地面上的高压输电线我们都见过，一些城市里也有电线杆。但是现在在许多地方，出于美学、安全和稳定的考虑，输电线往往走地下通道，地面上看不见。比如在德国，73%以上的中低压电缆是地下电缆。

我国最早（1882年）用上电线杆的城市——上海也在2018年开始了架空线入地和合杆整治，把电缆埋入地下，或者进行美化。

附近架空线入地后的上海“颜王”武康大楼

可是，你见过地下电缆吗？你知道地面施工的时候，工人们是怎么把它们连起来的吗？

实际上，这个过程堪比外科手术，而且看完让人浑身舒适。想到自家的电力就被现代科技这样保护着，有莫名的安全感呢！

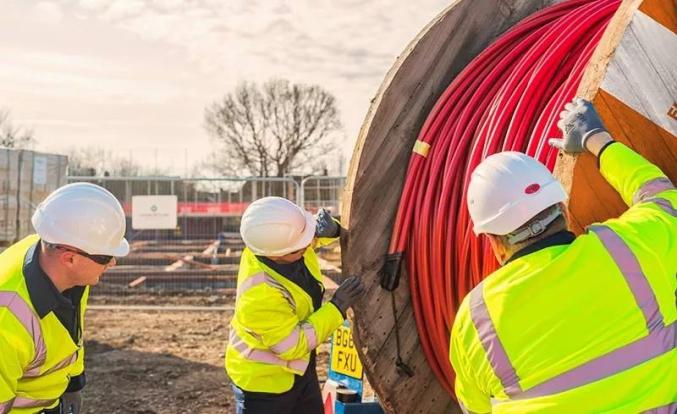

铺设地下电缆时用到的电缆盘

地面上的高压电线主要是靠空气绝缘的。而且高高在上的高压输电线反而不需要沉重的多层保护，不然会增加电网铺设成本。

但在地下铺设电缆，却需要考虑很多问题，比如如何防水和气腐蚀啊，防止啮齿动物来咬啊，防止地面的信号干扰啊。所以，地下电缆往往需要穿好几层秋裤厚厚的衣服，它的制造和铺设成本也比电线杆这类的架空线路要高。

我们来把地下电缆的贵重衣服一层层剥开来，看看它到底长什么样吧！

地下电缆一般分成这几层。

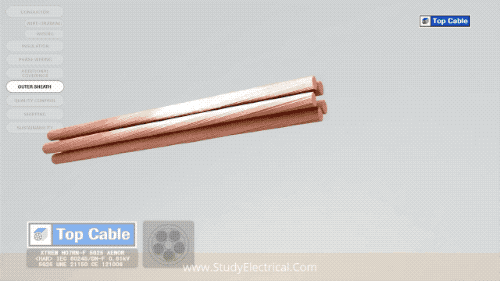

线芯（导体）

裸体的电缆，就是线芯了。线芯是电缆的核心，是导电、输送电能的部分。线芯一般是用镀锡铜或者铝做的。至于为什么金属要被扭成一股一股的，这是因为这样缆线可以变得更为灵活，不容易被拗坏。

绝缘层

线芯外面包着一层绝缘层，绝缘层是隔绝线芯和大地的部分。绝缘层的厚度取决于电压等级。常用的绝缘材料有浸油绝缘纸等。

隔离层

在绝缘层外面，还有一层隔离层。隔离层的主要功能是防水和防止气体，以及其他污染物渗入。隔离层材料有聚乙烯的，也有铝或铅的。

在隔离层外面，是一层垫层。它是用来保护隔离层的，防止它被腐蚀或者受到机械伤害。垫层一般是用黄麻或粗麻布胶带做的。

铜编织套筒

垫层往外，是一层铜编织套筒，它相当于一个法拉第笼，可以有效屏蔽外部的电磁干扰。

金属铠装和垫层（白色）

在铜编织套筒外面，是一层垫层和金属铠装层。金属铠装一般是电镀钢丝或钢条做的，它的主要功能是防止铺设缆线时的物理损伤。

最外面一层叫做保护层，它的功能大家懂的，是用来保护金属铠装层不受环境腐蚀的。

保护层（黑色）

电缆的构造很复杂吗？

想想看，为了保护食物不沾地，我们发明了桌子；为了保护食物不碰桌子，我们又发明了盘子。为了保护食物不碰人手，我们还发明了餐具。人类就是这样深思熟虑的动物嘛。

当然，根据电缆荷载和使用场景的不同，里面还有各种额外的七七八八的衣服。

了解了电缆的构造，是时候看一看，两条电缆是怎么被扒拉掉秋裤连起来的了。

连接电缆（电缆中间接头）有很多方法，有时电缆是用热收缩套管和接头连接的，但是今天我们来介绍用树脂和接头连接高压电缆的方法。

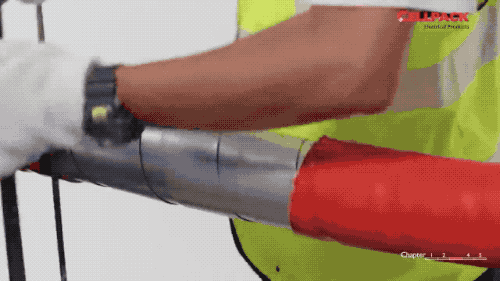

首先有技巧地撕开第一层外衣，也就是红色的保护层。

露出了里面的银色的金属铠装层。扒拉掉金属铠装层后，露出了黑色的内护套。

像剖鱼一样切开内护套。

挖掉内护套下面白色的电缆填料，露出铜带屏蔽。铜带屏蔽是防止电缆电磁场泄漏的保护层，高压地下电缆一般需要这样的屏蔽。

按规格量好，然后去掉一段铜带屏蔽。

铜带屏蔽下面是黑色的半导体层（防止局部放电——电晕放电的保护层）。去掉一段半导体层。

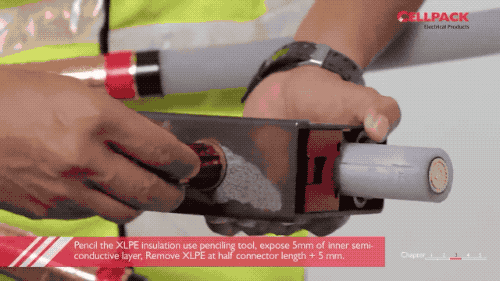

这层灰色的物质是交联聚乙烯绝缘层。用特殊的工具去掉一段交联聚乙烯绝缘层。

其实，连接电缆可能是比开挖掘机还讲究细致的技术活。要知道，为了分散电应力，防止击穿，电缆的削头是不能削成马蹄形的，要削成“铅笔头”的形状才行，而且误差不能超过2毫米，所以这个师傅的手艺是相当精致了。

现在，铜导线，以及电缆内部的一层层的“组织”也都层次分明地露出来了。

套上待会儿要用的铜编织套筒。用同样的步骤处理另一个电缆。

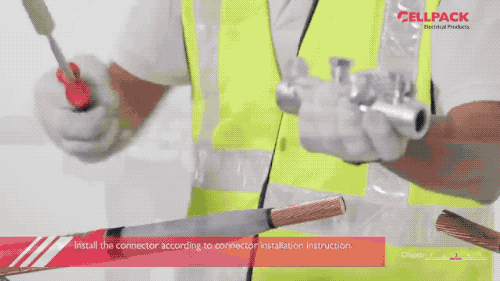

现在，用长得像章鱼脚的电缆接头连接两个线芯。

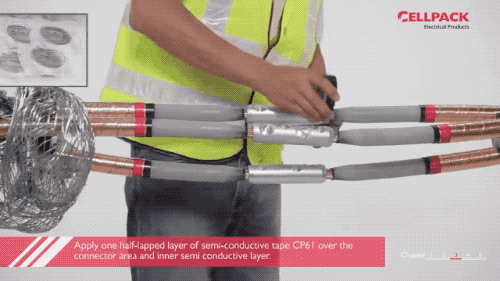

现在，用一层半导电胶带缠绕在电缆接头和半导体层上。

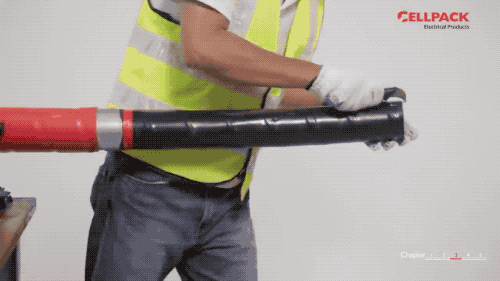

继续用绝缘胶带和防水胶带捆绑。

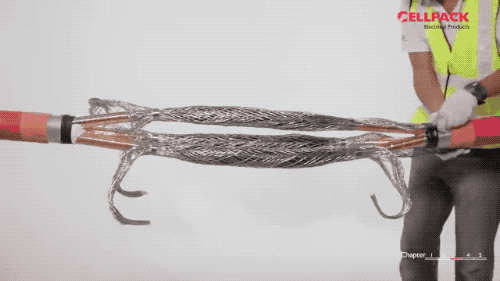

接着，把法拉第笼——铜编织套筒拉在每个线芯上面。

然后用恒压弹簧，就是这种银色的金属环固定好。然后再用防水胶带套几圈。

用密封、减震的泡棉胶带包裹缆线。

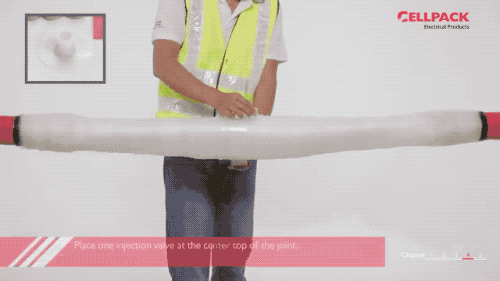

在中央的位置放上一个注射阀。

在末端开一个小口，用处待会儿你就知道了。

然后就要注入绝缘和保护的树脂了。像挤牙膏一样，把液体注入电缆接线头里面。

树脂从刚刚的小切口里流出来了，说明每一处都已经被浸润封闭了。把切口封住，等着树脂变硬就好啦。

当当，电缆木乃伊大功告成！还有个可爱的肚脐呢。

地下电缆的复杂保护操作令人陷入了沉思...

电缆是把电从一个地方运到另一个地方的管道，人是把有机物从口腔运到 的管道。为了保护重要的管道，电缆长出了一层层功能复杂的保护套，而人长出了肌肉、骨骼、内脏、皮肤和脑子。但脑子却说它最重要？
